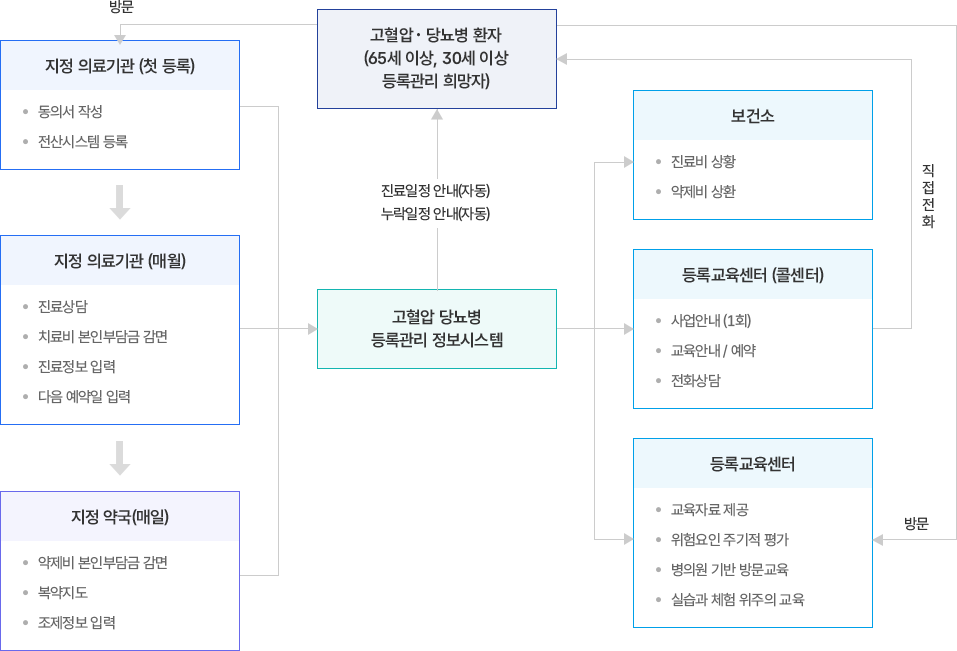

이 이미지는 고혈압·당뇨병 등록관리사업의 추진체계를 나타낸 흐름도이다.

• 등록 대상: 고혈압·당뇨병 환자 (65세 이상, 30세 이상 등록관리 희망자).
• 지정 의료기관 (첫 등록): 동의서 작성, 전산시스템 등록.
• 지정 의료기관 (매일): 진료 상담, 치료비 본인부담금 감면, 진료정보 입력, 다음 예약 입력.
• 지정 약국 (매일): 약제비 본인부담금 감면, 복약지도, 조제정보 입력.
• 보건소: 진료비·약제비 상황 관리.
• 등록교육센터 (콜센터): 사업안내(1회), 교육안내·예약, 전화상담 제공.
• 등록교육센터 (방문): 교육자료 제공, 위험요인 주기적 평가, 방문교육, 실습과 체험 위주의 교육 실시.
• 정보시스템: 고혈압·당뇨병 등록관리 정보시스템이 진료일정 안내, 누락 일정 안내 등 자동화된 지원 제공.

의미: 환자 중심으로 의료기관, 약국, 보건소, 교육센터가 등록관리 시스템을 통해 유기적으로 연결되어 치료비 경감, 교육, 상담을 통합적으로 제공하는 체계임을 보여준다.
